開關柜溫度在線監測標準和測溫裝置
華光天銳自主研發開關柜熒光光纖溫度傳感器，可以廣泛應用于高壓電力電纜設備上，光纖測溫產品在不同的測溫環境下均可以廣泛的應用。

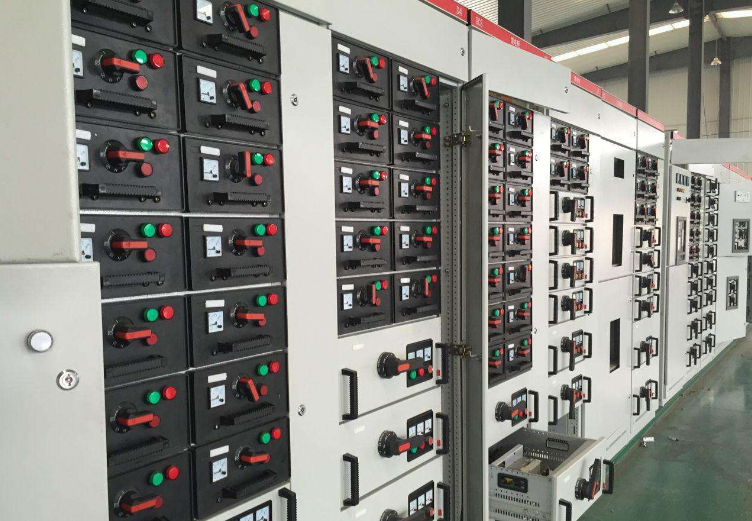

高壓開關柜內的元件在運行中會產生發熱，影響到開關柜運行的溫度升高，也就是開關柜溫升，開關柜溫度超過溫升標準的話對于開關柜絕緣層和其他配件的性能和使用時間有很大的關系，如果開關柜溫度長期在溫升標準值上運行會影響開關柜的絕緣，從而造成絕緣的損壞。所以在開關柜運行的過程中要安裝開關柜溫度監控系統來實時監測開關柜溫度不能超標。
開關柜用傳統的測溫方式，比如pt100測溫或者是紅外測溫方式，對于高壓開關柜內觸點運行的溫度監測是有很多缺點的， 比如絕緣高壓和測溫精準度的問題，人工巡檢溫度也容易出現漏檢和溫度偏差。華光天銳光纖式溫度在線監測儀，采用的熒光光纖進行高壓隔離和傳輸溫度信號，從實際應用上徹底的解決了高壓開關柜內觸點運行溫度監測的痛點。
熒光光纖式溫度在線監測系統據有很高的穩定和安全性能。合適的測溫儀價格讓電力特種設備廠家可以廣泛的安裝到每臺開關柜上，開關柜智能溫度監控系統的特點是連續不間斷的監測高壓開關柜內觸頭節點、母排母線、、進出線、導電設備的運行溫度，讓開關柜在運行發熱時候及時的感應接頭的精確溫度，溫度超過上限的時候，溫度監測儀發出報警指示到上位機顯示屏連接后臺進行溫度控制操作。
3通道、6通道、12通道等多通道光纖溫度傳感器安裝到開關柜內的不同發熱點上，比如靜觸頭上，顯示面板表顯示出每個觸頭的不同溫度值，并可將溫度值通過RS-485接口傳到上位計算機，就可以實現開關柜溫度的集中監測和控制。
光纖式溫度在線監測儀的優點在于使用光纖傳導溫度值，不會受到高壓和環境的干擾，光纖溫度監控儀所帶的光纖測溫傳感器能夠直接接觸到需要測溫的物體的表面，快速檢測出被測物體的溫度值，而紅外測溫儀為非接觸測量，比較會受到環境及周圍的電磁場干擾，而且需要人工手持儀器，無法實現24小時的溫度測量。熒光光纖溫度傳感器直接安裝開關柜的觸頭上，可以長期實時的記錄開關柜溫度的運行數據，為開關柜的電力維護提供可靠的數據支持，延長開關柜的使用壽命。
開關柜電力設備測溫標準規范如下【需要更加詳細資料可以聯系華光天銳】
- 電力架空線路部份
| 測溫點 | 停電處理 | 備注 |
| 電力架空線路部份（含電纜與架空線連接位置） | 導線接續金具、耐張金具、引流連接金具等溫度高于導線溫度10℃ | 用紅外線測溫儀檢測架空線路金具的運行溫度，以金具1m外導線運行溫度為標準值；當架空線與電纜連接位置有相間溫差達100C，且溫度呈上升趨勢時應停電處理 |
注；引用標準為《架空送電線路運行規程DL/T741—2001》。
- 對高壓開關柜設備觸頭部份
| 缺陷分尖 | 標準 | 對應措施 | 備注 |
| 危急熱缺陷 | 表面溫度超過90℃，或溫升超過75℃或相對溫差（溫差）超過55℃； | 需立即安排停電處理 | |
| 嚴重熱缺陷 | 表面溫度超過75℃，或溫升超過65℃或相對溫差（溫差）超過50℃； | 需聯系停電盡快處理 | |
| 對同一柜內不同相間或同類負荷柜間測溫比較，當溫差超過允許溫差值30%時 | |||
| 一般熱缺陷 | 表面溫度超過60℃，或溫升超過30℃或相對溫差（溫差）超過25℃； | 需安排修，盡快停電處理 | |
| 熱隱患 | 表面溫度超過50℃，或相對溫差（溫差）超過20℃； | 跟蹤監視或安排計劃處理 |
注：1、引用標準為《帶電設備紅外診斷技術應用導則DL/T664-1999》和《交流高壓電器在長期工作時的發熱GB763-90》。
2、溫差為用同一檢測儀器相繼測得的不同被測物或同一被測物不同部位之間的溫度差。
3、相對溫差為兩個相應測點之間的溫差與其中較熱點的溫升之比的百分數。相對溫差δ的公式為δτ=(τ1-τ2)/τ1×100%=（T1-T2）/（T1-T0）×100%（式中：τ1和T1————發熱點的溫升和溫度；τ2和T2————正常相對應點的溫升和溫度；τ0————環境參照體的溫度）。
